Pouch Cell Top sisi penyegelan degassing dan pra-penyegelan tiga dalam satu mesin

Memperkenalkan:

Perangkat ini terutama memiliki tiga fungsi: Penutup sisi atas, pra-pengemasan dan debugging vakum untuk baterai lithium sel kantong;Mesin ini melalui klasifikasi tampilan antarmuka secara akurat mengontrol kemasan sisi atas, pre-packaging, vakum statis tiga fungsi. itu terdiri dari segel pemanasan, kotak pompa vakum dan komponen segel panas pneumatik yang secara otomatis menyelesaikan sisi ataspra-pengemasan dan vakum berdiri degassing tiga fungsi sel kantong baterai.

Fitur Utama:

* Kepala terbuat dari bahan tembaga, efek transfer panas yang baik, menghemat konsumsi daya, meningkatkan efisiensi kerja, menghemat energi daripada produk serupa;

* Tekanan kepala atas dan bawah dapat diatur oleh regulator tekanan untuk mencapai persyaratan parameter proses yang berbeda;

* Kepala atas dan bawah didorong oleh silinder melalui dua lengan panduan linier, dan gerakan atas dan bawah fleksibel,dan panduan akurat untuk memastikan paralelisme produk setelah penyegelan tepi;

* Perubahan pada rongga dapat diamati saat bekerja melalui jendela perspektif;

* Ruang penutup didorong oleh silinder, dipandu oleh lengan panduan berputar, gerakan naik dan turun yang fleksibel, panduan yang akurat untuk memastikan persyaratan penyegelan produk;

* Dapat diterapkan pada spesifikasi baterai produk yang berbeda, dan penyesuaian sederhana dan nyaman;

* Desain mesin utama dan kotak kontrol terpisah, sehingga mesin dapat ditempatkan di pekerjaan kotak sarung tangan, juga dapat ditempatkan di pekerjaan jalur perakitan;

* Mudah dioperasikan, penampilan yang indah, ukuran kecil, berat ringan.

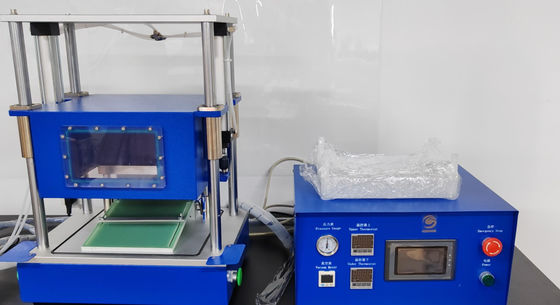

Gambar untuk referensi:

Parameter teknis:

* Kontrol layar sentuh otomatis PLC;

* rongga terbuat dari paduan aluminium, ketahanan korosi, struktur padat;

* Tingkat vakum yang dapat disesuaikan hingga -95Kpa (pompa vakum pembeli sendiri);

* Suhu kepala: suhu kamar ~ 250°C, suhu diatur;

* Keakuratan kontrol suhu: ± 2°C;

* Tekanan segel panas: 0 ~ 7Kg / cm2 diatur;

* Waktu penyegelan panas: 0 ~ 99 detik disesuaikan;

* Lebar tepi: 5 ± 0,4 mm (sesuai dengan kebutuhan pelanggan);

* Ukuran tepi maksimum: 200mm;

* Jangkauan debit baterai maksimum, panjang 200, lebar 160mm (termasuk kantong gas);

* Kisaran ketebalan segel: 60 ~ 300um;

* Ketepatan ketebalan segel (mm): setiap dua titik perbedaan ketebalan paket < 15um;

* Konsumsi gas: sekitar 0,2L gas terkompresi/satu kali per segel;

* Kecepatan kerja tekanan udara: ≥ 180 kali / jam;

* Daya: 300w tabung pemanas, konsumsi daya pemanas sekitar 0,6KW;

* Pasokan listrik: 220V/50Hz;

* Sumber udara terkompresi: 0,5 ~ 0,8Mpa; Ketika digunakan di kotak sarung tangan, sumber daya silinder harus konsisten dengan gas kerja yang digunakan di kotak sarung tangan.

Dimensi peralatan:

* Ukuran keseluruhan: bagian kerja: 470mm * 485mm * 435mm;

Kotak kontrol: 420mm * 325mm * 225mm;

* Berat: sekitar 50Kg.

Komposisi peralatan:

Mesin ini terdiri dari bagian berikut

1Bagian mekanik: mekanisme templat bawah, mekanisme ruang vakum, mekanisme drive, mekanisme panduan, mekanisme dasar, bagian kontrol kotak listrik, dll.

2Bagian listrik: komponen pneumatik, relay solid state, katup solenoid, saklar fotoelektrik, dll.

3 Komponen utama:

Silinder: AIRTAC;

Bantalan: NSK kualitas tinggi domestik;

Termostat: Omron (diimpor dari Jepang);

Relay waktu: Omron / kualitas domestik;

Relay perantara: Omron (impor Jepang).

Metode pemeliharaan dan tindakan pencegahan:

1Bersihkan papan atas dan bawah dan ruang vakum sering untuk membuatnya tetap bersih.

2. Lubricate bagian bergerak bantalan untuk menjaga gerakan halus.

3Jika tidak digunakan untuk waktu yang lama, lap permukaan bagian bergerak mekanisme bersih, dan permukaan harus disemprotkan dengan perlindungan minyak anti karat.

4Periksa secara teratur sekrup, kacang, pin dan pengikat lainnya di berbagai bagian mesin untuk mencegah longgar dan mencegah kecelakaan kualitas mesin dan kecelakaan pribadi.

Prosedur operasi yang aman:

1Jangan mengulurkan tangan Anda atau bagian lain ke dalam ruang vakum, bagian bergerak dari lengan panduan bola, atau area berbahaya selama operasi, yang dapat menyebabkan cedera pribadi.Jangan biarkan dua orang atau lebih mengoperasikan mesin untuk menghindari cedera secara tidak sengaja.

Catatan: Dengan perangkat perlindungan listrik, penutup keamanan, sehingga bagian bergerak di bagian dalam penutup perlindungan, untuk memastikan keselamatan pribadi.

2Teknisi asing dan personil yang ditunjuk tidak dapat secara sewenang-wenang membongkar dan debug peralatan.

3Jangan membongkar komponen sirkuit tanpa izin.
