Peralatan Pengemasan Baterai Sel Prismatik

Parameter

Waktu siklus sel baterai indikator kapasitas: ≤ 8PPM
Modul tempo: 27JPH
Waktu siklus PACK: 6,3 JPH
Total daya ≤ 45KW
Tingkat pemanfaatan peralatan > 90%
Tingkat hasil lulus pertama dari jalur produksi ≥ 99%; Tingkat hasil sekunder ≥ 99,5%

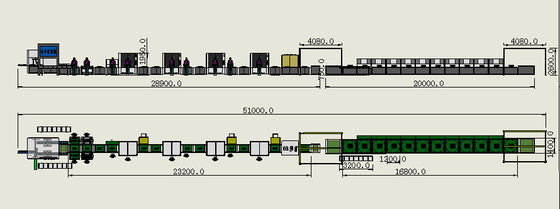

Dimensi peralatan L51000 * W4000 * H2600 (mm)
MTBF> 12H, kesalahan tunggal yang berlangsung lebih dari 10 menit dianggap terganggu
Tingkat kegagalan jalur produksi ≤ 2%, waktu kegagalan/waktu operasi jalur produksi, operasi kumulatif jalur produksi; Waktu kegagalan akumulasi 30 hari
Peralatan memiliki umur 10 tahun (pembuat peralatan harus memberikan dukungan teknis yang sesuai untuk peralatan dalam periode di atas)
Waktu perubahan <8 jam
Bagian modul konfigurasi manual diharapkan memiliki 8 orang dan 2 personel mobile
Bagian PACK diharapkan memiliki 10 orang dan 2 personel mobile
Suhu lingkungan 5 °C -35 °C
Tekanan sumber gas 0,5-0,6Mpa
Tegangan catu daya 220V-380V-50Hz/60Hz
Rasio area bantalan ≥ 800kg/M2
Tipe grounding: jenis grounding langsung
Lingkungan pemasangan rata, bebas dari getaran dan dampak.

Perkenalan produk:
Garis produksi yang disesuaikan terutama digunakan untuk menyelesaikan fungsi perakitan, pengujian, dan pengelasan modul PACK yang didinginkan dengan udara dan didinginkan dengan cairan untuk sel penyimpanan energi cangkang persegi.Garis semi-otomatis ini termasuk aliran otomatis ke atas dan ke bawah dari nampan kosong: (reserved robot feeding)/cell scanning code/voltage internal resistance cell thickness automatic sorting/(reserved cell AB surface plasma cleaning and glue coating station)/chassis feeding film auxiliary line/manual stacking into the box/automatic extrusion manual fixation/manual barcode scanning module binding/automatic polarity detection/automatic pole cleaning/manual placement of guide vanes/laser automatic welding/manual visual inspection of welding effect and cleaning/automatic total pressure internal resistance testing/EOL testing (optional)/gantry crane turning line/manual PACK assembly line Composed of workstations such as gantry crane offline.
Sebuah produk sel baterai tunggal diambil secara manual dan ditempatkan di posisi pemuatan. sabuk pengangkut diangkut ke posisi tetap dan kode dipindai sebelum pengujian (item pengujian:teganganSetelah pengujian selesai, produk sel baterai OK dan NG dibedakan sesuai dengan hasil pengujian.Produk OK secara otomatis diangkut oleh jalur konveyor rantai (ditempatkan untuk bergerak ke posisi pembersih plasma untuk membersihkan, dan kemudian diangkut ke posisi pelekat perekat manual setelah pembersihan selesai), dan modul PACK ditumpuk secara manual;Kemudian transfer ke stasiun ekstrusi melalui rantai kecepatan ganda otomatis, menyelesaikan ekstrusi otomatis, dan pada saat yang sama menyelesaikan pengikat atau bundling di stasiun tersebut.Rantai kecepatan ganda akan secara manual memindai kode dan mengikat sel baterai ke stasiun berikutnya, menghasilkan kode dan label modul baterai; Stasiun berikutnya secara otomatis akan melakukan pemeriksaan visual CCD positif dan negatif untuk mendeteksi apakah susunan dan pengelompokan benar.Ketika polaritas pengelompokan ditemukan tidak benar, stasiun akan secara otomatis membunyikan alarm dan mengalir ke stasiun NG. Setelah kelainan dihilangkan secara manual, itu akan kembali online;Pemeriksaan produk OK akan secara otomatis mengalir ke stasiun berikutnya, di mana mesin pembersih laser otomatis akan membersihkan kutub positif dan negatif dari modul PACK. Setelah pembersihan laser selesai, produk akan mengalir ke stasiun berikutnya;Secara manual menempatkan panduan aliran dan mengikuti aliran awal ke stasiun berikutnya untuk secara otomatis menyelesaikan las laser dari panduan aliranStasiun berikutnya secara manual secara visual memeriksa efek las (ketika kelainan las terdeteksi dengan inspeksi manual, tekan tombol yang cacat, dan produk mengalir ke stasiun NG,menunggu penghapusan abnormalitas secara manual sebelum online)Stasiun berikutnya secara otomatis menguji total tekanan internal dan total resistensi internal (stasiun ini dilengkapi dengan 3562A hari pengaturan tester,yang dikendalikan oleh komputer industri untuk menentukan OK dan NG (ketika kesalahan polaritas yang cocok terdeteksi), stasiun ini akan secara otomatis alarm dan mengalir ke stasiun NG, menunggu untuk eliminasi manual dari kelainan sebelum online).Produk OK terdeteksi secara otomatis mengalir ke stasiun berikutnya dan menyimpan data. Posisi probe pengujian dapat disesuaikan (pengujian EOL disediakan untuk stasiun berikutnya).dan alarm akan diproses secara manual dan NG akan dibersihkan dan dikonfirmasi. PACK Modul gantry crane transfer line, baki kosong mengalir kembali ke posisi awal secara otomatis.
