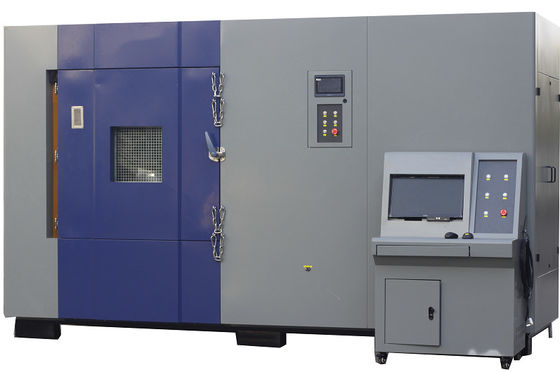

Mesin pengujian jarum penekanan baterai

Parameter teknis utama:

.1 Volume efektif 5000L

.3 Dimensi internal dari area uji W ((lebar) 2500mm*H ((tinggi) 1000mm *D ((dalam) 2000mm

.4 Dimensi eksternal W (lebar) 3860 mm*H (tinggi) 2300 mm*D (dalam) 2230 mm (horisontal)

Tips: Ukuran silakan ikuti konfirmasi desain akhir tiga pandangan berlaku!

5. Tampilan kekuatan Sensor tekanan presisi tinggi dan tampilan melalui tampilan komputer

6 Mode kontrol Kontrol komputerisasi, remote wire control, dapat secara efektif melindungi keselamatan penguji

7 Variabel kontrol PLC dan komputer dapat dikendalikan dan ditampilkan secara terpisah; Tekanan, stroke, tegangan total atau tegangan tunggal dapat digunakan sebagai variabel kontrol sendiri atau dalam kombinasi,dan tes akan berhenti ketika kondisi mencapai nilai yang ditetapkan.8 Sistem kamera pengawasan Kamera memiliki tahan api, tahan api, tahan suhu tinggi; Perisai tahan ledakan dapat diganti dan dilengkapi dengan 2 suku cadang

.9 Kontrol jarak jauh Pengaturan semua parameter kontrol, pengumpulan data dan rekaman video dari sistem pemantauan dapat dioperasikan oleh komputer m jauh dari perangkat

.10 Keakuratan resolusi Suhu 0,1°C, tegangan 1mv

.11 Mendukung Platform Berkualitas 1 TB

.12 Modus penggerak hidraulik

.13 Frekuensi pengumpulan data: 50 kali/detik

.14 Tekanan maksimum: Tekanan: 600mm, akurasi kontrol 1mm,

.15 Mode Transmisi Sinyal RS 232 serial port atau USB2.0 high speed transmission serial port

.16 Sistem pengambilan sampel digital 2 tegangan 0-60V, akurasi 0,1%;

Suhu dua arah 0-800°C, akurasi 0,5 °C

.17 Kecepatan ekstrusi 1 ~ 400mm/menit (bisa disesuaikan)

.18 Penetrasi kekuatan tampilan digital diatur, akurasi adalah 0,1%

.19 Extrusion jig arc extrusion disc (radius 7 mm), dapat terus mencapai multi-layer extrusion deformation filling

.20 Saluran Pengumpulan Tegangan Utama Saluran 1

.21 Kisaran uji suhu 0 ~ 800°C

.22 Keakuratan tegangan dan suhu ± 1%fs

.23 Kontrol tekanan kontrol katup servo

.24 Kisaran tekanan 1KN - 200KN kontrol hidrolik

.25 Keakuratan tekanan ≤±0,5 % (FSR)

.26 Keakuratan kontrol tekanan ± 1%

.27 Kecepatan ekstrusi 1~600mm/S (bisa disesuaikan)

.28 Resolusi pergeseran 0,01mm

.29 Keakuratan kontrol pergeseran ± 1%

.30 Keakuratan tampilan tegangan ± 0,2% FSR

.31 Tekanan tahan selama 0 sampai 9999 detik

.32 Deformasi ekstrusi 0~100% pengaturan kain multi-gear, dapat terus mencapai beban deformasi ekstrusi multi-lapisan

.33 Frekuensi pengumpulan 100Hz

.34 Jarum baja standar Phi 2mm - Phi 8mm jarum baja tahan suhu tinggi masing-masing 2, panjang 100MM, atau disesuaikan sesuai dengan kebutuhan pengguna

.35 ujung jarum adalah 200MM jauh dari bagian bawah bidang baterai

.36 Kecepatan akupunktur pada kecepatan 1-80mm / s, dari arah tegak lurus ke piring baterai melalui

.37 kekuatan penetrasi 250KG

.38 Perjalanan 500mm atau dengan janji

.39 Mode Clamping Clamping manual

Deskripsi singkat

Power battery pack extruder digunakan untuk mensimulasikan situasi di mana baterai dikompresi selama penggunaan, transportasi dan penyimpanan power battery pack atau sistem, sel baterai,atau modul bateraiHal ini secara artifisial menyajikan situasi yang berbeda yang dapat dihadapi baterai ketika terkena kekuatan eksternal yang kuat, dan digunakan untuk mengevaluasi kinerja keselamatan baterai;Perangkat dapat benar-benar memastikan keselamatan pribadi dan tidak menyebabkan kerusakan pada lingkungan pengujian jika terjadi kebakaran baterai atau ledakan selama pengujian. data pengujian waktu nyata (seperti tegangan baterai, suhu maksimum pada permukaan baterai,data video tekanan untuk penilaian hasil percobaan) harus digunakan untuk menentukan bahwa baterai tidak harus menyala, meledak, atau asap setelah tes selesai; Ini juga merupakan peralatan pengujian penting untuk produsen baterai dan lembaga penelitian.

Jaket kawat semuanya ditutupi dengan pipa tahan api logam, secara efektif mencegah fenomena proses pengujian baterai terbakar dan terbakar;
Pasang perlengkapan pencahayaan untuk melihat dengan jelas situasi di dalam studio dari luar;
Menempatkan lubang uji dan pintu pasokan udara, dengan pintu pasokan udara dan kipas pembuangan akan lebih efektif menghilangkan gas buang uji dan tekanan udara dengan cepat;Lubang uji dirancang untuk penguji untuk mendeteksi suhu atau tekanan udara di ruang uji;
Bagian kontrol dan ruang uji terpisah dan dapat dioperasikan pada jarak 1-2 meter, menyediakan langkah-langkah keamanan tertentu

Metode pengujian saat ini untuk baterai individu

--- Arah memeras: Tekan tegak lurus ke arah pelat baterai;
--- Bentuk lempeng perampasan: badan semi silinder dengan jari-jari 75 mm, panjangnya (L) lebih besar dari ukuran baterai yang terkompresi;
---Kecepatan memeras: (5 ± 1) mm/s
--- Tingkat memerah: Hentikan memerah setelah tegangan mencapai 0V atau deformasi mencapai 30% atau kekuatan memerah mencapai 200kN (yang pertama mencapai).
Perhatikan selama 1 jam.

Metode pengujian untuk modul baterai

--- Arah memeras: Arah di mana modul baterai paling rentan terhadap kompresi dalam tata letak keseluruhan kendaraan adalah sama.Jika arah yang paling rentan terhadap kompresi tidak tersedia, menerapkan tekanan tegak lurus ke arah pengaturan dari baterai individu;
---Kecepatan memeras: (5 ± 1) mm/s
--- Bentuk lempeng pemampat: badan setengah silinder dengan jari-jari 75 mm, panjangnya (L) lebih besar dari ukuran baterai yang terkompresi tetapi tidak melebihi 1 m;
--- Tingkat memeras: Ketika deformasi modul baterai mencapai 30% atau gaya memeras mencapai 1000 kali berat baterai atau nilai yang lebih besar dari yang tercantum dalam Tabel 1,tahan selama 10 menit dan perhatikan selama 1 jam
