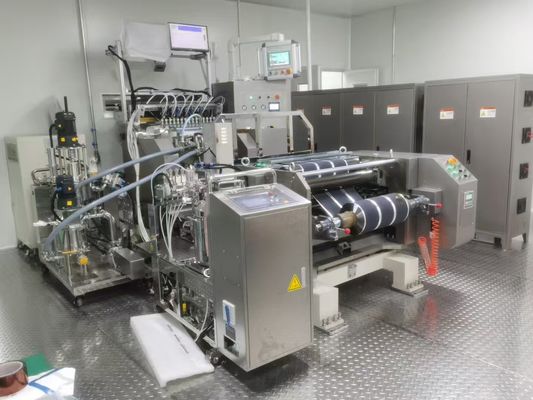

Name: Lithium Ion Battery Battery produk Ekstrusi Slot mati Coating Mesin
Brand: WUHAN GRACE NEW ENERGY CO., LTD.
SKU: GRS-6043-mm
Availability: InStock

metode pembayaran:	T/T, Western Union

Informasi Detail

Deskripsi Produk

Informasi Rinci

Nama merek

GERUISI

Nomor model

GRS-6043-mm

Metode mantel:

Ekstrusi lanjutan slot die coating

Kecepatan:

8 m/mnt

Fungsi pemanas:

MAX140 ℃

Lebar lapisan permukaan roller:

480 mm

Keakuratan lebar:

±0,5mm

Metode pelapisan:

Lapisan kontinu

Deskripsi Produk

Baterai baterai ion lithium menghasilkan slot ekstrusi mesin pelapis mati

Parameter dasar substrat
	Substrat negatif	Substrat positif		Perkataan
Nama	Foil Tembaga	Aluminium Foil
Ketebalan	(4.5-20) μm	(9-30) μm
Lebar Substrat	(400-500) mm	(400-500) mm
Parameter pelapis
Nama materi	Bubur elektroda negatif	bubur elektroda positif
	Grafit, karbon mesofase, karbon keras, dll.	Lithium kobaltat, lithium manganat, lithium besi fosfat, terner, dll.
Lapisan ganda kering Ketebalan	(50-200) μm (Tidak termasuk foil bahan kering satu sisi)	(50-200) μm (Tidak termasuk foil bahan kering satu sisi)
Ketebalan lapisan basah	100μm ~ 400μm	100μm ~ 400μm
Konten yang solid	(45-48) %	Tiga yuan: 66-70% Mangan: 66-70% Lithium Iron: 52-58% Kobalt murni: 66-70%		Variasi rentang konten padat: ± 0,5; Suhu: 26 ± 2 ℃;
Berat jenis	(1.0-1.5) G/cm³	(1.0-2.5) G/cm³
Viskositas	2000-4000 cps	Tiga Yuan: 4000-6000cps Mangan: 4000-6000cps Lithium Iron: 8000-12000cps Pure Cobalt: 4000-6000cps		Kisaran variasi viskositas elektroda negatif: ± 200/2 jam; Variasi rentang viskositas katoda: ± 500/2h;
Suhu	Menurut Kontrol Proses RT ~ 140 ℃, menggunakan metode pemanasan listrik
Pelarut	Sistem Oli NMP/Sistem Air	Sistem Oli NMP/Sistem Air
Kesalahan berat badan	Sisi tunggal≤ ± 1,3% sisi ganda≤ ± 1,2%	Sisi tunggal≤ ± 1,3% sisi ganda≤ ± 1,2%
Parameter Dasar Mesin
Lebar gulungan pelapis	600mm
lapisan yang efektif Lebar	480mm dan di bawahnya;
Metode pelapisan	Lapisan ekstrusi gap kontinu (termasuk lapisan strip)
lapisan ganti Kecepatan	1 ~ 8 m/mnt (terkait dengan keadaan bubur dan pengaturan proses pelapisan);
Mesin maksimum Kecepatan	30m/mnt
Kekuatan	380V x 50Hz, 3 fase (Daya kontrol 220V x 50Hz, fase tunggal)			landasan pelindung
Kekuatan total	Maksimum 145kw
Sumber Udara	0.6mpa
Dimensi keseluruhan mesin: 20 panjang x 3,4 lebar x 3,0 m tinggi (terkait dengan konfigurasi, panjangnya sekitar 1,5 m lebih panjang untuk setiap pengukuran ketebalan tambahan)
4. Persyaratan Keselamatan
Mematuhi standar nasional yang relevan.
5. Persyaratan Lingkungan
Persyaratan Penggunaan Peralatan: Suhu Sekitar 20-28 ℃, kelembaban di bawah 35%, tidak ada gas korosif yang mudah terbakar; Kebersihan: Kelas 100000; Udara terkompresi: Setelah pengeringan, penyaringan dan penstabil tekanan: Tekanan udara lebih besar dari 5,0kg/cm2; Konsumsi udara adalah sekitar 4m 3/jam; Persyaratan kebisingan peralatan: 1m jauhnya dari pengukuran posisi kerja peralatan, kebisingan ≤ 75dB; Persyaratan Tanah: Fondasi adalah tanah semen atau tanah terrazzo, kerataan 2mm/㎡, kapasitas bantalan 1000 ㎏/㎡;
5. Parameter bagian pengeringan
Nomor seri oven pengeringan	Mode udara pengeringan		Suhu	Panjang
TIDAK. 1 TIDAK. 2 TIDAK. 3 TIDAK. 4	Sistem sirkulasi udara panas, masing -masing naik dan turun dari transmisi aktif angin Sistem sirkulasi udara panas, masing -masing naik dan turun dari transmisi aktif angin Sistem sirkulasi udara panas, masing -masing naik dan turun dari transmisi aktif angin Sistem sirkulasi udara panas, masing -masing naik dan turun dari transmisi aktif angin		70 - 110 ° C. 70 - 140 ° C. 70 - 140 ° C. 70 - 110 ° C.	3m 3m 3m 3m
Jumlah zona kontrol suhu:	4 bagian (bagian 3 m)
Total panjang oven:	Sekitar 12 meter
Sumber Panas:	Pemanas listrik
Suhu:	Max: 140 ℃
Permukaan oven Suhu:	Kenaikan suhu tidak lebih dari 50 ℃ (tidak termasuk pintu oven)

Pengantar struktur setiap bagian
- mekanisme yang tidak terkelupas

Nomor seri	Proyek	Parameter	Perkataan
	Kerangka	Jenis tetap pelat vertikal, pelat besar pelat nikel, kotak listrik sisi stainless steel (perlakuan menggambar kawat matte stainless steel), perubahan gulungan manual	1 set
	Arah yang melepas	dengan naik atau turun
	Diameter gulung	Maksimal 550mm
	Berat gulung	Max. 600kg/roll
	Gunakan Mandrels	Diameter lingkaran dalam: (76.2-80.0) mm Bahan: tabung aluminium, tabung baja karbon, plastik diperkuat ABS, tabung kertas	1 set
	poros perut kembung	Struktur poros tiup (poros 3 inci), dengan fungsi pelepasan dan pemulihan aktif aktif	1 set
	sistem ketegangan	Sensor motor + tegangan; Rentang Ketegangan: 10-300 N Lebar keseluruhan	1 set
	Platform tape	Platform: Bagian atas dilengkapi dengan alur panduan, dan platform ini bertatahkan skala. Strip bayonet: Jenis batang tekanan ganda, lubang diisi dengan strip karet untuk menghindari partikel logam saat memotong strip	1 set
	Sistem Koreksi	Pengujian ultrasonik dapat mendeteksi bahan transparan, akurasi koreksi ± 0,5mm Stroke perbaikan> 80mm
	Panduan Roll	Gulungan aluminium cermin, permukaan anodized

Perangkat pelapis

Nomor seri	Proyek	Parameter	Perkataan
	Metode pelapisan	Lapisan ekstrusi gap kontinu, lapisan stripe
	Mati	Kepala die domestik dengan mikrometer, bibir dapat dihabisi dengan baja paduan keras tahan aus dan tahan korosi tinggi, kelurusan ≤ 2μm, dengan pembersihan turnover manual, penggantian paking dan fungsi penentuan posisi
	Kerangka	Plat baja Q235A, berlapis nikel
	Spesifikasi pelapis roller	φ260mm, tabung baja khusus, pelapisan krom keras Akurasi Runout Lingkaran ≤ 2UM (deteksi arloji mekanik) Tidak ada kebisingan abnormal, getaran abnormal dan generasi panas dari setiap bagian saat mengemudi dan berputar.
	Spesifikasi Nip Roll	φ120mm roller baja, dilapisi dengan EPDM, kekerasan 68 ± 3 dengan konduktivitas Silinder Operasi Tombol untuk mencapai aksi pembukaan dan penutupan roller Dengan penutup pengaman
	Kepala film ekstrusi Bergerak	Drive Dasar: Operasi Tombol (Gunakan Silinder untuk Bergerak dalam Kisaran Besar) Pemangkasan Gap: Operasi Tombol (Menggunakan Tindakan Motor Servo) Deteksi celah: penguasa kisi (akurasi 0.1um)
	Katup pelapis	Katup clearance pneumatik
	Bahan gulung	Diameter luar rol aluminium cermin adalah 110mm, dan permukaannya diperlakukan dengan tingkat positif.
	Jatuh cairan Menerima	Kotak penerima yang terbuat dari SUS304 mengalir keluar dari laras limbah melalui pipa.
	Meja kerja	Dengan langkah dan pegangan, stainless steel
	Deteksi sabuk yang rusak	Menambahkan fungsi deteksi sabuk yang rusak

Sistem pemompaan

Nomor seri	Proyek	Parameter	Perkataan
	pompa sekrup	Pompa Sekrup God of War Jepang, Motor Servo dengan Precision Planetary Reducer Drive
	Tangki transit	Kontrol level, kontrol tekanan, pengadukan lambat listrik, kecepatan yang dapat disesuaikan, volume 30 liter
	Pengembalian materi	Pengontrol Pelapisan Reflow Bahan
	Menyaring	Dengan filter dinamis, jumlah mesh dapat disesuaikan sesuai dengan kebutuhan pelanggan (120, 150, 200 mesh)
	penghapus besi	Di atas 10000 Gaussian
	Pipa dan aksesori	Konektor cepat stainless steel dan perlengkapan stainless steel
	Sistem Pemantauan Tekanan	Pemantauan tekanan bubur (tekanan diferensial) di rongga kepala ekstrusi, outlet pompa dan rongga pengembalian, dengan akurasi ≤ 0,005mpa

Oven pengeringan

Bagian I ke IV
Nomor seri	Nama	Parameter	Perkataan
1	Model	Sistem sirkulasi udara panas, menyemprot udara dari permukaan atas dan bawah
2	Panjang oven	Setiap bagian dari 3 meter, total 12 meter	Total panjang oven adalah sekitar 12418mm
3	Suhu udara panas	RT - 140 ° C.
		Akurasi Kontrol Suhu: Nilai Suhu Set ± 1 ° C
		Suhu udara panas: ± 3 ° C di nosel
4	Tubuh oven	Bahan kotak: pelat baja tahan karat	Termasuk port tahan ledakan dan pemantauan tekanan angin
		Lapisan isolasi: katun isolasi terisi 100mm tebal
		Oven liner 304 stainless steel, bantalan stainless steel
5	Pintu operasi	Di area sisi operasi
6	Panduan Roll	Permukaan anodisasi roller aluminium cermin (dengan drive)
7	Saluran udara segar	Pelat baja tahan karat
8	nosel udara panas	Ujung Atas dan Bawah: Stainless Steel; Nozzle udara dapat dilepas dan dibersihkan dan tingginya dapat disesuaikan untuk memastikan efisiensi pengeringan terbaik
9	Sistem sirkulasi udara panas: Kipas yang beredar	Semua stainless steel di area yang bersentuhan dengan aliran udara; Dengan filter primer, pembersihan yang dapat dilepas, kipas baja stainless 3kW, penyesuaian inverter
9	Pemanas	Pemanasan listrik 24kW
10	Saluran udara yang bersirkulasi	Pelat baja tahan karat, ditekuk untuk unit sirkulasi udara panas
11	Filter (outlet udara baru)	150 mesh stainless steel mesh	Bisa dilepas
12	Inlet dan outlet tiang rongga tekanan negatif independen	Struktur tekanan negatif panjang 0,3 m mencegah kebocoran pelarut
13	Titik pengukuran suhu	Outlet udara nosel udara atas dan bawah
14	Kipas Knalpot:	Total udara buang dibagi menjadi dua bagian dan masing -masing dikendalikan oleh frekuensi konverter. Total volume udara buang adalah 9000 meter kubik/jam	Pihak B dilengkapi dengan sistem daur ulang
15	Saluran knalpot:	Pelat baja yang diolah di permukaan, ditekuk untuk digunakan antara kipas tubuh dan buang
16	Outlet Seal Box:	Permukaan Dalam: Sus304 Steel Plate
17	Perangkat pendakian	Rekatkan dan bersihkan oven
18	Titik pengukuran suhu	Outlet udara nosel udara atas dan bawah
19	Pemulihan NMP	Hanya antarmuka kipas dan antarmuka kontrol yang disediakan
20	Deteksi konsentrasi NMP	Setiap bagian dicadangkan untuk antarmuka sensor NMP, dan kutub positif dilengkapi dengan 1 set sistem deteksi. 1. Ketika konsentrasi deteksi melebihi 30%, peralatan harus membuat alarm suara dan cahaya dan meningkatkan frekuensi kipas buang; 2. Ketika konsentrasi deteksi melebihi 50%, hentikan lapisan dan kipas buang berjalan pada frekuensi maksimum;	Pemasangan positif, Negatif

3.5.

Perangkat pelepasan (ekor)

Nomor seri	Proyek	Parameter	Kuantitas
1	Kerangka	Struktur tetap pelat vertikal, kotak listrik stainless steel, pelat nikel pelat besar (perlakuan menggambar kawat matt stainless steel)
2	rol pembuangan	φ160 roller baja dengan permukaan berlapis krom keras	1
3	Nip Roll	φ120mm roller baja, dilapisi dengan EPDM, kekerasan 68 ± 3, dengan konduktivitas Mode gerakan sumbu: drive silinder	1
3	Nip Roll	Dengan perangkat perlindungan keselamatan	1 set
4	sistem ketegangan	Silinder gesekan rendah + struktur rol ayun + sensor tegangan (kontrol loop tertutup ganda) Kisaran Ketegangan: 10-300 N Lebar utuh	1 set
5	Panduan Roll	Gulungan aluminium cermin, permukaan anodized	1 set
6	Sistem Koreksi Ekspor	Koreksi penyimpangan, akurasi ± 0,5mm	1 set
7	Pengukuran ketebalan	Sistem deteksi pengukuran ketebalan disediakan antara traksi dan belitan. (Konfigurasi Positif x Uji Kepadatan Permukaan Online, Pengukuran Ketebalan Laser Negatif)	Opsional

3.6.Mekanisme berliku

Nomor seri	Proyek	Parameter	Perkataan
	Kerangka	Jenis tetap pelat vertikal, pelat besar pelat nikel, kotak listrik sisi stainless steel, ganti gulungan manual	1 set
	Arah yang melepas	dengan naik atau turun
	Diameter gulung	Maksimal 550mm
	Berat gulung	Max. 600kg/roll
	Gunakan Mandrels	Diameter lingkaran dalam: (76.2-80.0) mm Bahan: tabung aluminium, tabung baja karbon, plastik diperkuat ABS, tabung kertas	1 set
	poros perut kembung	Struktur poros tiup (poros 3 inci), dengan fungsi pelepasan dan pemulihan aktif aktif	1 set
	sistem ketegangan	Sensor motor + tegangan; Rentang Ketegangan: 10-300 N Lebar keseluruhan	1 set
	Platform tape	Platform: Bagian atas dilengkapi dengan alur panduan, dan platform ini bertatahkan skala. Strip bayonet: Jenis batang tekanan ganda, lubang diisi dengan strip karet untuk menghindari partikel logam saat memotong strip	1 set
	Sistem Koreksi	Pengujian ultrasonik dapat mendeteksi bahan transparan, akurasi koreksi ± 0,5mm Stroke perbaikan> 80mm
	Panduan Roll	Gulungan aluminium cermin, permukaan anodized
